Przejścia szczelne

Przejścia szczelne przeznaczone są do montażu na instalacjach pracujących pod ciśnieniem jak i na instalacjach bezciśnieniowych. Mogą być stosowane na rurach stalowych, żeliwnych, PVC, PE oraz na kablach energetycznych
i telekomunikacyjnych.

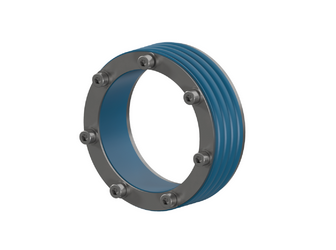

Uszczelnienie znajduje się pomiędzy dwoma pierścieniami dociskowymi.
W chwili dokręcania śrub łączących stalowe pierścienie, elastomer rozszerza się w kierunku poprzecznym do osi rury.

Uszczelnienia zabudowuje się w osłonie stalowej, rurze PVC,
w polimerobetonie lub bezpośrednio w wywierconym otworze.

Dzięki specjalnemu profilowi EXIP Multi Grip System, uszczelnienie skutecznie wypełnia przestrzeń pomiędzy rurociągiem a otworem.

Multi grip system

Materiał :

Kołnierze, śruby: Stal nierdzewna (1.4301) lub stal kwasoodporna

Uszczelnienie:

EPDM lub NBR (trwały na gaz i wodę zgodnie z DIN 1988, 18336/37,
DIN 18195, DVGW G 459/I i VP 601)

Standardowa wysokość uszczelnienia: 40mm

Zakres temperatur pracy: -40°C do +100°C.

Zalety:

Uszczelnienia wykonywane w procesie wulkanizacji, co umożliwia uzyskanie uszczelnienia o jednolitym kształcie i odpowiedniej wysokości,
Dzięki specjalnemu profilowi EXIP Multi Grip System, uszczelnienie skutecznie wypełnia przestrzeń pomiędzy rurociągiem a otworem,
Odporne na działanie wód gruntowych, czynników atmosferycznych i nasłonecznienie – procesy starzenia,
Dzięki systemowi Back-thread, końce śrub podczas dokręcania przejścia szczelnego, przesuwają się w głąb muru, pozostając estetycznym
a zarazem bezpieczny rodzajem uszczelnienia. Nie ma możliwości skaleczenia się poprzez wystający elementy przejścia szczelnego,
Całkowicie gazoszczelne,
Tłumienie hałasu

PRODUKTY DOSTĘPNE W TEJ KATEGORII

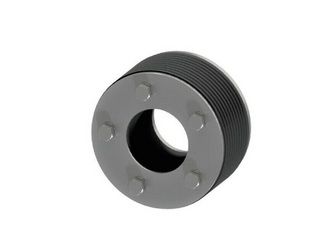

Przejście szczelne TYP A

Uszczelnienie przeznaczone do przeprowadzania rur, przewodów
i kabli przechodzących przez przegrody budowlane.

Przejście szczelne TYP B

Uszczelnienie to stosuje się jako element zaślepiający otwór
w przegrodzie budowalnej.

Przejście szczelne TYP G

Przejścia umożliwia montaż uszczelnienia na istniejących przewodach.

Przejście szczelne TYP BD

Przejście umożliwia przeprowadzenie bednarki uziemiającej.

Przejście szczelne TYP D

Przejście umożliwiające wykonanie czynności montażowych z jednej strony budynku.

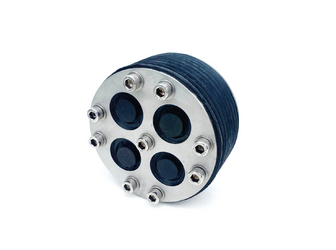

Przejście szczelne TYP M

Przejście przeznaczone jest do uszczelniania przepustów wielorurowych/wielokablowych w przegrodze budowlanej.

Przejście szczelne TYP Z

Uszczelnienie stosowane gdy wymagana jest podwyższona wytrzymałość ciśnieniowa.

Seria PRO - Zamów online!

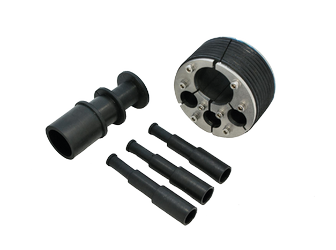

EXIP Pro DN100
3 przewody 8-20mm + 1 rura 25-32-40mm)

JAK ZAMAWIAĆ:

Aby poprawnie zamówić uszczelnienie wymagane są następujące informacje:

średnica wewnętrzna rury osłonowej lub otworu w ścianie [mm],
średnica zewnętrzna rury przewodowej [mm],
informacja w jakich ciśnieniach uszczelnienie będzie pracować.

Rura stalowa AD mm	Rura PE AD mm	TYP	Odwiert / Rura ochronna	Uszczelnienie ⌀ d wymiar wewn.	Uszczelnienie ⌀ D wymiar zewn.
Rura stalowa AD mm	Rura PE AD mm	TYP	Odwiert / Rura ochronna	Uszczelnienie ⌀ d wymiar wewn.	Uszczelnienie ⌀ D wymiar zewn.
Rura/Przewód 8-12		50/12	50	12	48
17.2	16	50/18		18
21.3	20	50/23		23
Rura/Przewód 8-12		60/12	60	12	58
17.2	16	60/18		18
21.3	20	60/23		23
26.9	25	60/28		28
33.7	32	60/35		35
26.9	25	70/28	70	28	68
33.7	32	70/35	70	35	68
17.2	16	80/18	80	18	78
21.3	20	80/23		23
26.9	25	80/28		28
33.7	32	80/35		35
42.4	40	80/43		43
48.3	50	80/52		52
33.7	32	90/35	90	35	88
42.4	40	90/43		43
48.3	50	90/52		52
21.3	20	100/23	100	23	98
26.9	25	100/28		28
Przewód 31.7		100/33		33
33.7	32	100/36		36
42.4	40	100/43		43
48.3	50	100/52		52
56/57/58	56	100/60		60
60.3	63	100/66		66
33.7	32	110/36	110	36	108
42.4	40	110/43		43
48.3	50	110/52		52
60.3	63	110/66		66
42.4	40	120/43	120	43	118
48.3	50	120/52		52
54/56	56	120/57		57
60.3	63	120/66		66
	72	120/75		75
76.1	75	120/78		78
		120/83		83
42.4	40	125/43	125	43	123
48.3	50	125/52		52
60.3	63	125/66		66
76.1	75	125/78		78
		125/83		83
42.4	40	130/43	130	43	128
48.3	50	130/52		52
60.3	63	130/66		66
76.1	75	130/78		78
42.4	40	150/43	150	43	148
48.3	50	150/52		52
60.3	63	150/66		66
76.1	75	150/78		78
84	80	150/86		86
88.9/89	90/92	150/93		93
		150/98		98
101.6/104		150/106		106
60.3	63	160/66	160	66	158
88.9/89	90/92	160/93	160	93	158
108/109	110	200/112	200	112	198
114.3	110/112	200/116		116
	125	200/128		128
133/135	132	200/136		136
139.7	140	200/144		144
88.9/89	90/92	250/93	250	93	248
108/109	110	250/112		112
114.3	110/112	250/116		116
	125	250/128		128
154		250/156		156
159	160/163	250/162		162
	160/163	250/164		164
168.3		250/172	172
	180	250/182	182
108/109	110	300/112	300	112	298
159	160/163	300/164		164
168.3		300/170		170
168.3		300/172		172
204	200	300/212		212
219.1	225	300/227	227
		350/202	350	202	348
	250	350/252		252
254		350/258		258
273		350/276		276
	280	350/282		282
		350/286		286
		400/302	400	302	398
		400/310		310
	315	400/318		318
323.9		400/326		326
		400/328		328
		450/352	450	352	448
356	355	450/358		358
356	355	450/360		360
400	400	500/404	500	404	498
